国标充电枪模式一测试仪
一 .测试产品分类:
1. 国标交流充电枪(两头都是枪)
2. 国标交直流充电枪带线
3. 欧标的充电枪带线
4. 美标的充电枪带线
5. 一头是枪,一头是三眼插
6. 插座带线
二.设备特点:
1. 电阻测试采用四线式量测方法
2. 导通与高压一体式测试
3. 测试数据可存储到电脑中,存储的格式PDF档。
4. 存储的测试数可以按批号或按时间导出测试数据。
5. 测试报告打印功能
6. 测试完成后条码自动打印功能(可以是条码,也可以是二维码)

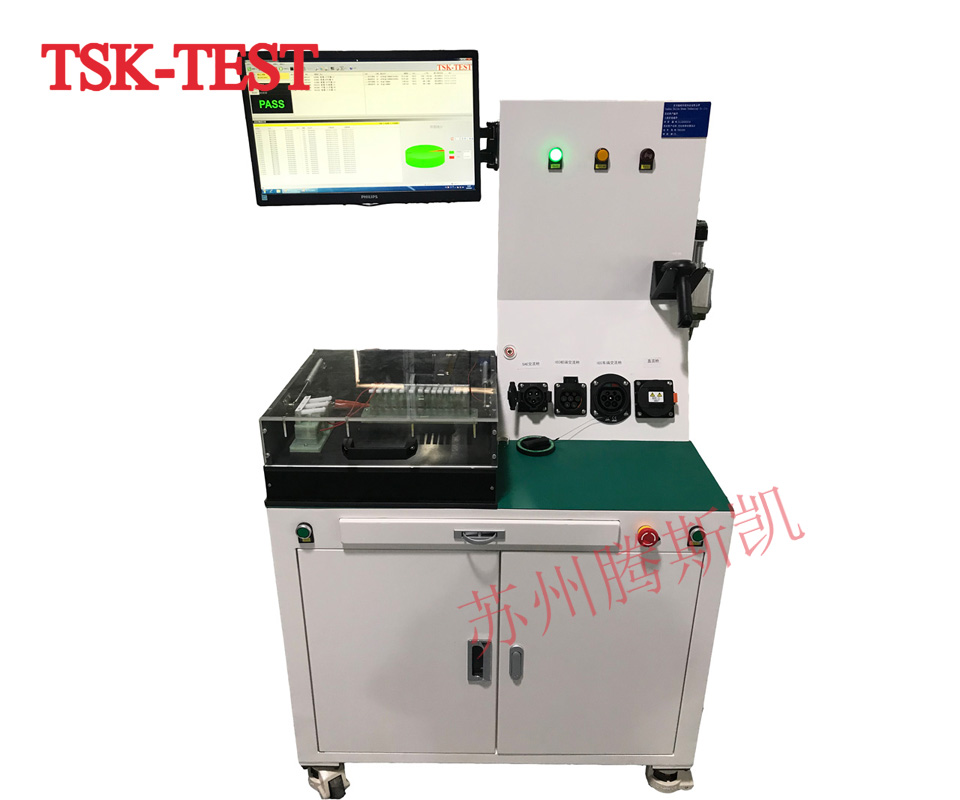

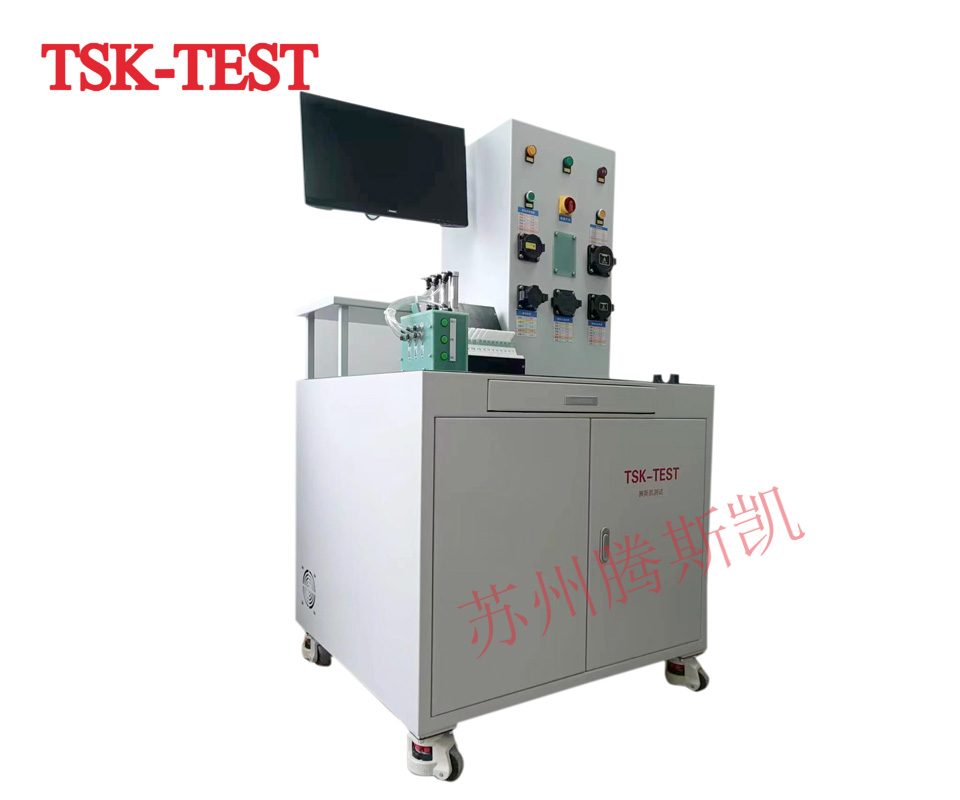

7. 带滚轮的机柜式架构,移动方便;可根据产线的产量,多台任意组合
8. 治具与机器之间连接用快速接头连接,更换治具方便
9.全电脑化操作
三.测试项目:
1.相序,导通电阻。
2.绝缘和耐压。
3.插拔枪开关检测。
4.电阻、电感、电容和二极管
四.测试方式;
采用待测物两端都要连接到治具上,如果只有一端有连接器,另外一端采用夹子或探针接触的方式,接到测试治具上面。
五.测试要求:
1. 测试要有指示灯和声音报警。
2. 产品的启动测试(1.扫条码启动2电脑端测试按钮;3.治具端启动按钮)。
3. 裸露的线要有防护照(气动的)
4. 测试治具和控制箱之间采用快速插头连接,⽅便测试治具快速更换。
六:产品规格:
断/短路 | O/S | 1KΩ ~ 50KΩ |
瞬间短断路测试 |
| 1KΩ ~ 50KΩ |
短断路端点判断 |
|
|
导通 | COND | 0.1mΩ ~ 50.0Ω |
瞬间导通 |
| 0.1mΩ ~ 50.0Ω |
电阻 | R | Max.10.0MΩ |
电容 | C | 10pF ~ 1000uF |
二极管 | Zener | 0-7V |
绝缘 | IR | 0.1MΩ ~ 10GΩ |
耐压 | ac-5kv,dc-6kv(8~16通道) | Max.10mA |
进阶功能 | 精密4线量测 |
测试扫瞄模式 | 自动/短路扫瞄可切换 |
量测讯号源 | 额定输出5Vdc |
显示/声响装置 | 320×240 分辨率图形液晶显示 |
量测接点 | 64独立量测接点(Optional),可选购128/256接点 |
控制面版 | 系统/快速/编辑/功能 按键群组 |
界面 | RS-232 通信连接埠 |
